Üretim Kontrol ve Verimlilik Takip Sistemi
• Herhangi bir tesiste, ekipman verimliliğinin yüksek olduğu söylenirse, mantıksal olarak ekipmanın verimli ve etkin olarak çalıştığı düşünülebilir. Fakat önemli olan ekipman verimliliçinin oranını tespit etmek için kullanılan
hesap metodu ve hesapların dayandığı verilerdir.
• Birçok şirket, "ekipman verimliliği oranı" ifadesini kullanmaktadır. Ancak kullandıkları hesap metotları birbirinden farklılık gösterebilmektedir. Ekipman verimliliği
oranından, çok sık olarak çalışabilirlik veya çalışma oranı kastedilmektedir.
• TEV: ÇALIŞABİLİRLİK*PERFORMANS*KALİTE ürün ORANI
1. Çalışma oranı veya Diğer bir ifadeyle çalışabilirlik, gerçek çalışma zamanının, (yük zamanından arıza ve ölçü değişimlerinin çıkarılmasıyla elde edilen zaman) yük zamanına oranıdır.
• Çalışabilirlik = (Yük
zamanı - ( Arıza + ölçü değişimi ) x 100) / Yük zamanı
1. Performans oranı, kaydedilmiş küçük duruşların yanında günlük işlemler sırasında oluşan küçük problemler, ayar kayıpları gibi kaydı tutulmayan kayıpları da hesaplar.
• Performans Oranı = üretilen Miktar x
İdeal çevrim Zamanı / çalışma Zamanı
1. Kalite Oranı, Makinada üretim sırasında çıkan ıskarta ve hatalı mallar da o makinanın verimliliçini etkileyen kayıplardır.
2. Kalite oranı=İyi ürün adedi x 100 / Girdi Ekipman verimliliği ölçümleri ve kayıpların izlenebilmesi için geliştirdiğimiz verimlilik takip cihazımız (VTS AKILLI PANEL) özellikleri şu şekildedir :
VTS AKILLI PANEL
1. GENEL ÖZELLİKLERİ
• El değmeden otomatik dizgi makinaları ile yerleştirilen ve lehimlenen elektronik elemanlar
• Endüstriyel ortamlar için tasarlanmış, EMI filitreli, ters kutuplama korumalı
• Tüm giriş ve çıkışlar optik izoleli.
Dijital çıkışlar "Smart Switch" teknolojisine sahip kısa devre ve aşırı akım korumalı
• RS-485 haberleşme portu izole kaynak beslemeli
• Lithium pil ile beslenen gerçek zaman saati
• Toplanan veriyi enerji
kesilmelerine karşı saklayan, FLASH ve EEPROM bellekler
• VTS, programlanabilen bir operatör paneldir. Değişik amaçlarla kullanılabilir. özel bir programlama dili bilmeyi gerektirmez.
• Kompakt yapısı sayesinde
üretim hatlarına kolayca monte edilebilir.
• Endüstriyel ortamlara uygun tasarlanmıştır, EMI filitreli, tüm giriş ve çıkışları optik izolelidir, 24V DC uyumludur.
• Panelin kullanıcı ara yüzü operatörlerin bilgi
seviyesine göre düzenlenebilir.
• Haberleşmesi kesildiğinde veri toplamaya ve belleğinde saklamaya devam eder. Bağlantı tekrar kurulduğunda bu bilgileri merkez bilgisayara aktarır.
• Dijital Çıkışları uyarı
amaçlı kullanılabilir. Alarm ve konfirmasyon sayfaları ile yanlış veri girişini minimuma indirir.
• Operatör veri girişini tuş takımından veya barkod okuyucu ile yapabilir.
• Endüstriyel ortamlarda güvenilir

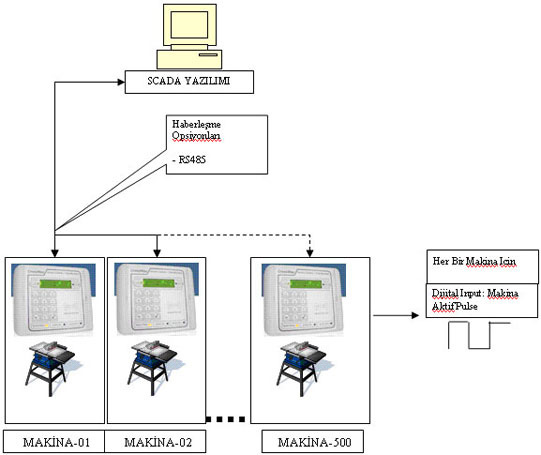

RS-485 haberleşme yapısını kullanır.
2. TEKNİK ÖZELLİKLER
• BESLEME GERİLİMİ / 24 V DC
• AKIMI TÜKETİMİ / 90 mA @ 24V
• BELLEK / Fiili Bellek 24K
• İŞLEMCİ HIZI / 10 MHz
• EKRAN TİPİ / 2x16 STN LCD Arkadan Aydınlatmalı
• TUŞ TAKIMI / 4x4 membran tuş takımı,
6 fonksiyon tuşu
• HABERLEŞME PORTLARI / 1 RS485 (İzole kaynak beslemeli), 1 RS232
• DİJİTAL GİRİŞLER / 6 Dijital giriş, 24V DC
• DİJİTAL ÇIKIŞLAR / 4 (24V DC, 250mA) kısa devre ve aşırı akım korumalı
• ANALOG GİRİŞLER / 2 (0-10V/4-20mA)
• ÇALIŞMA SICAKLIĞI / -25C to +70C
• KORUMA SINIFI / NEMA4X / IP65
• DİĞER ÖZELLİKLER / Gerçek Zaman Saati, Lityum pil, EMI filitreli

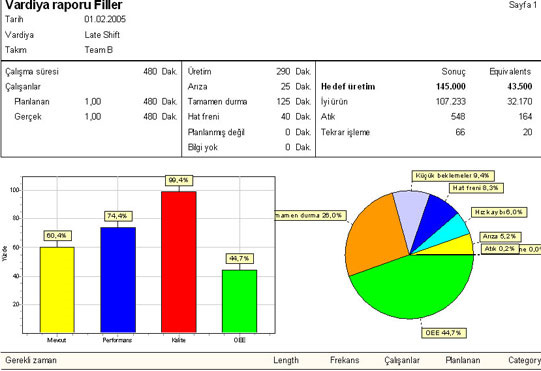

3. RAPORLAMA
